Karakteristik dan penggunaan bantalan bola alur yang dalam, bantalan bola kontak sudut, dan bantalan bola dorong

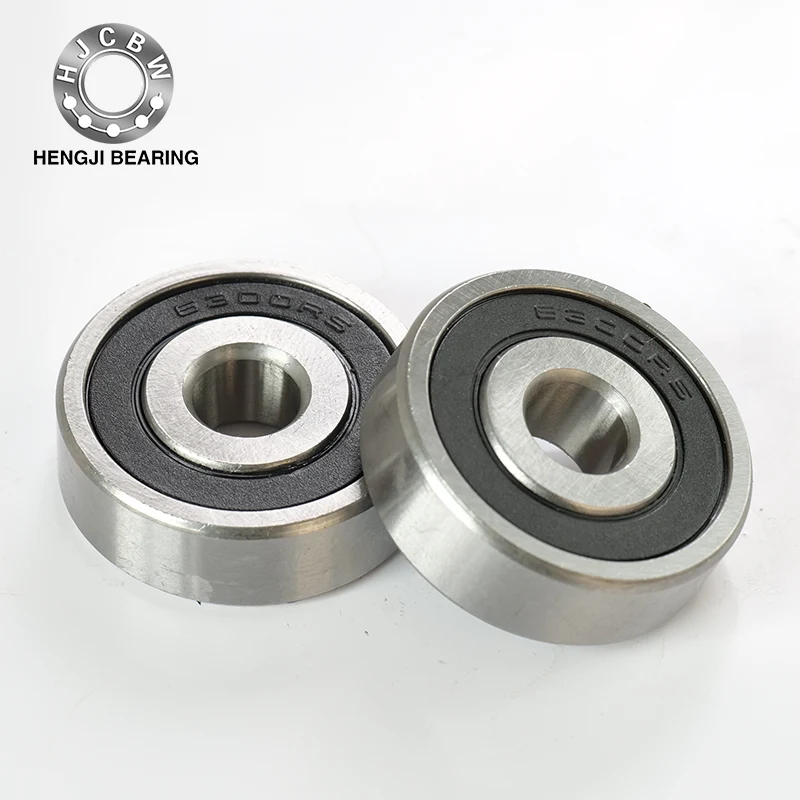

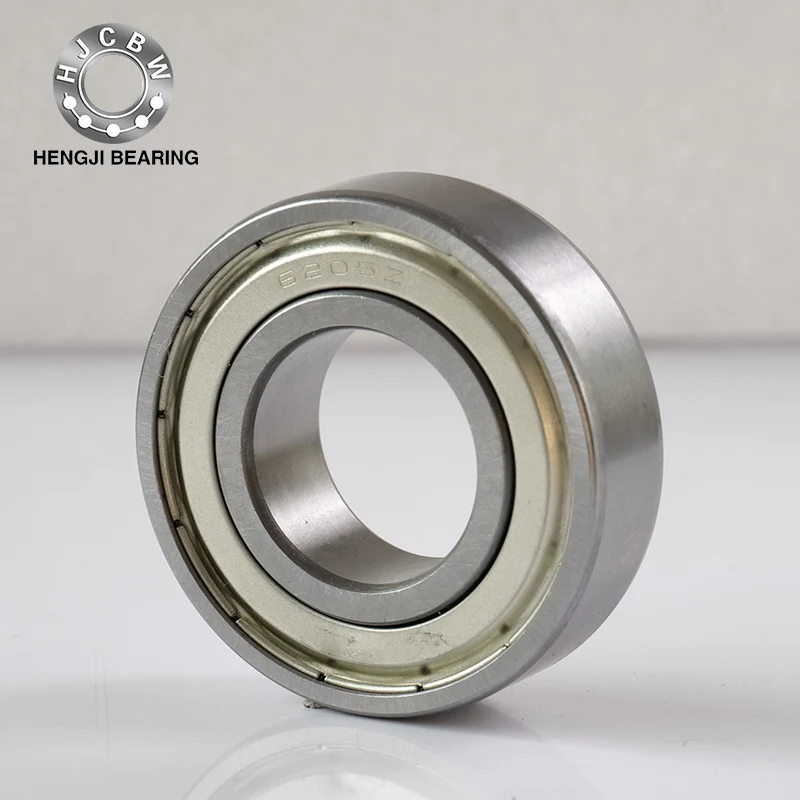

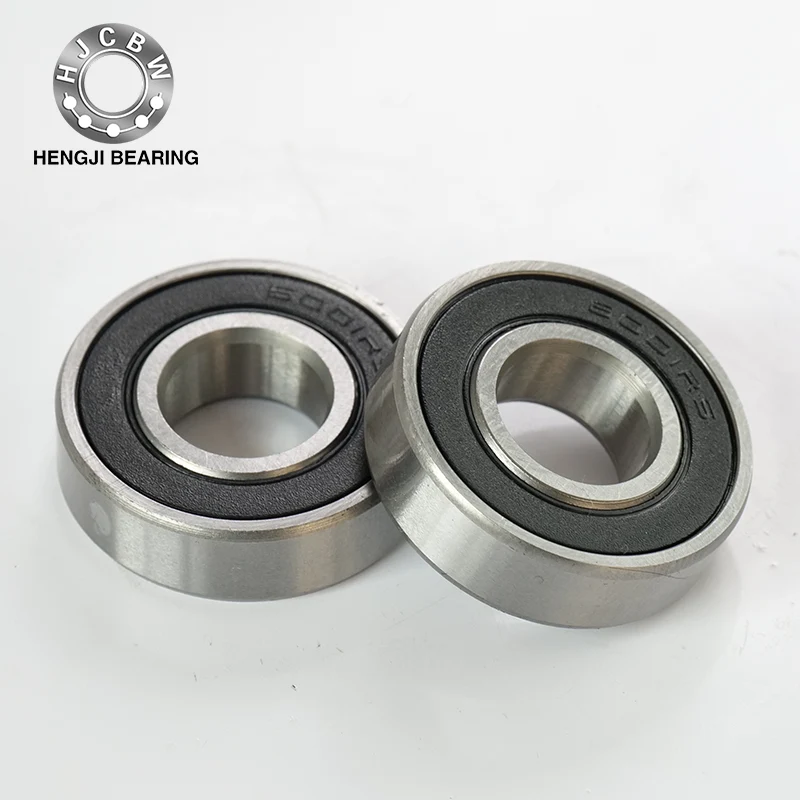

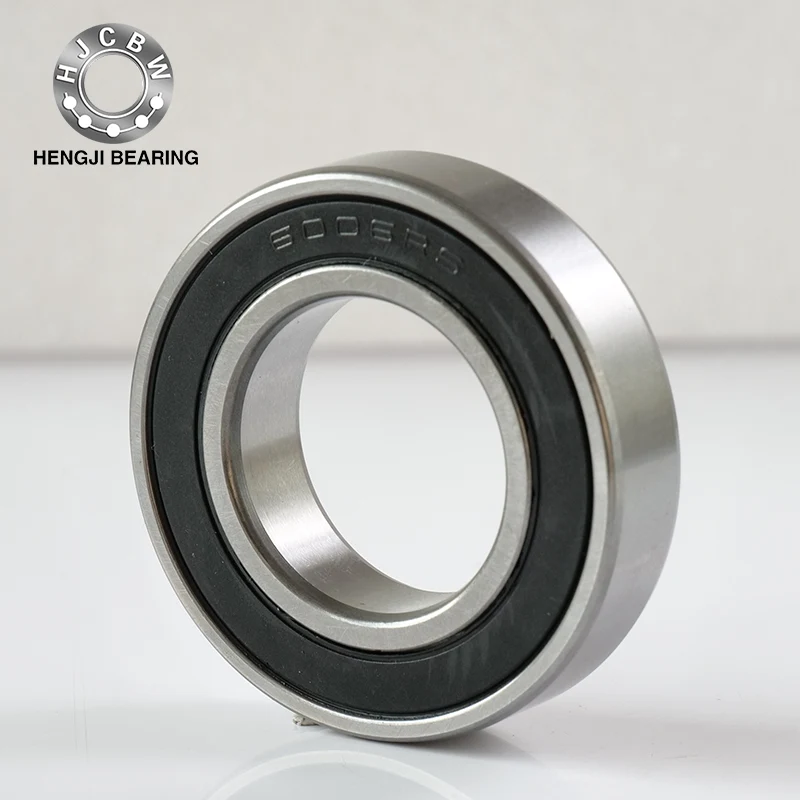

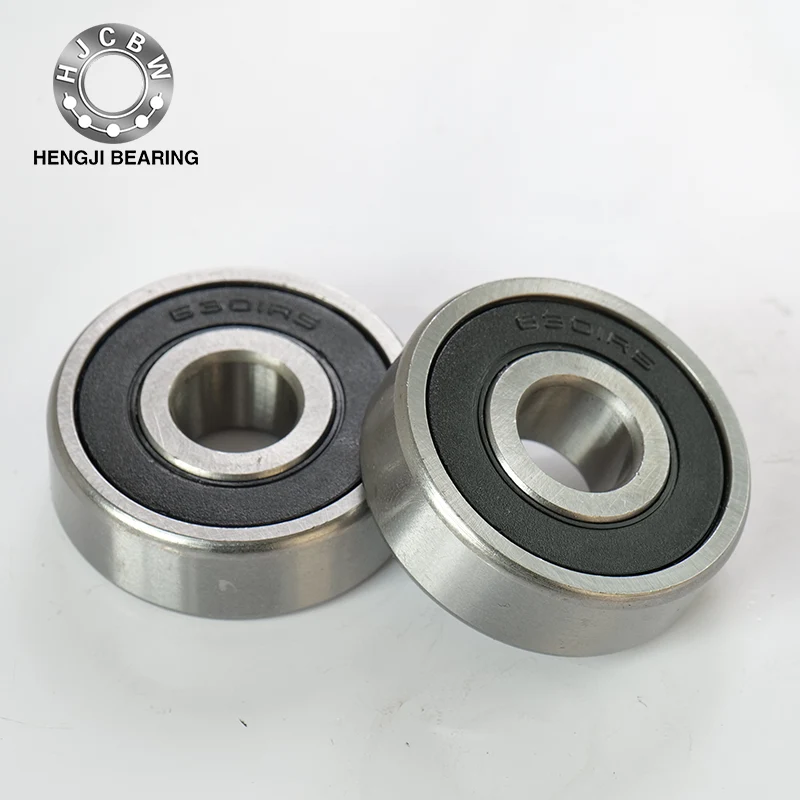

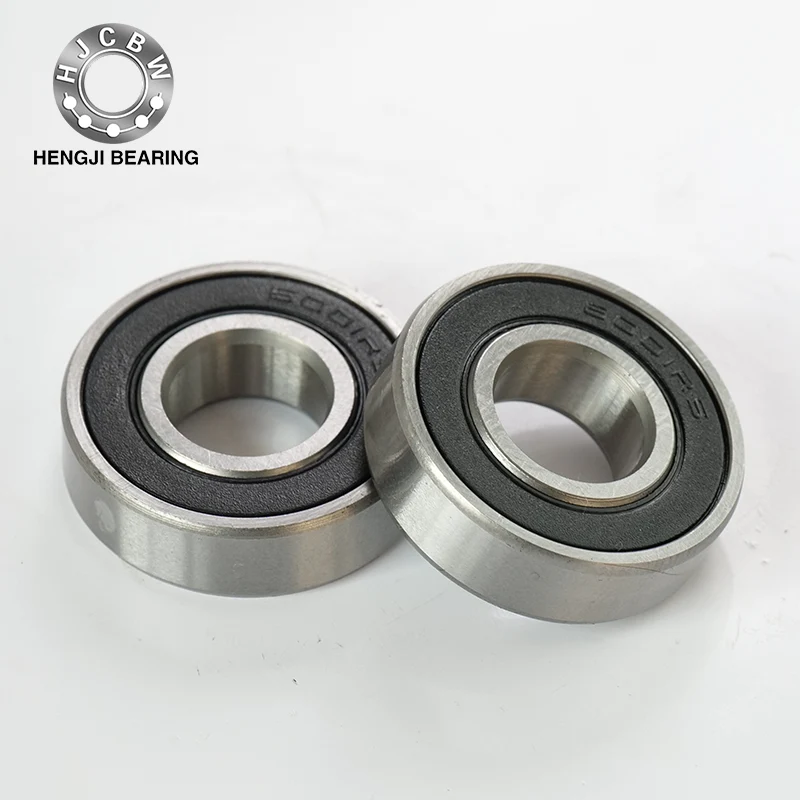

Bantalan bola alur yang dalam

Fitur:Bantalan bola alur yang dalamadalah bantalan bergulir yang representatif dengan berbagai kegunaan. Mereka dapat menahan beban radial dan beban aksial dua arah, dan cocok untuk aplikasi yang membutuhkan kebisingan rendah, rotasi berkecepatan tinggi, dan getaran rendah. Bantalan yang disegel dengan penutup debu baja atau segel karet telah diisi dengan jumlah minyak yang sesuai. Bantalan dengan cincin penahan atau flensa pada cincin luar mudah ditemukan secara aksial dan dipasang di rumah. Dimensi bantalan beban tinggi sama dengan yang memiliki bantalan standar, tetapi ada alur pengisi pada cincin bagian dalam dan luar, yang meningkatkan jumlah bola dan beban pengenal.

Kandang yang berlaku terutama: kandang stamping baja (bentuk gelombang, berbentuk mahkota ... baris tunggal; berbentuk S ... baris ganda), paduan tembaga atau kandang potongan resin fenolik, kandang cetakan resin sintetis.

Penggunaan utama: Mobil: roda belakang, transmisi, dan komponen perangkat listrik.

LISTRIK: Motor tujuan umum, peralatan rumah tangga.

Lainnya: Instrumen, mesin pembakaran internal, mesin konstruksi, kendaraan kereta api, mesin bongkar muat, mesin pertanian, berbagai mesin industri.

Bantalan bola kontak sudut

Fitur: Ada sudut kontak antara cincin dan bola. Sudut kontak standar adalah 15 °, 30 ° dan 40 °. Semakin kecil sudut kontak, semakin kondusif terhadap rotasi berkecepatan tinggi. Semakin besar sudut kontak, semakin besar kapasitas beban aksial. Bantalan baris tunggal dapat menahan beban radial dan beban aksial searah. Kombinasi DB, kombinasi DF dan bantalan baris ganda dapat menahan beban radial dan beban aksial dua arah. Kombinasi DT cocok untuk kesempatan di mana beban aksial searah besar dan beban terukur dari bantalan tunggal tidak cukup. Bantalan tipe ACH berkecepatan tinggi memiliki diameter bola kecil dan sejumlah besar bola. Mereka sebagian besar digunakan dalam spindel alat mesin. Bantalan bola kontak sudut cocok untuk rotasi kecepatan tinggi dan presisi tinggi. Strukturnya adalah bahwa dua bantalan bola kontak sudut tunggal yang dikombinasikan di bagian belakang berbagi cincin dalam dan luar, yang dapat menahan beban radial dan beban aksial dua arah. Ada juga jenis yang disegel tanpa mengisi bantalan alur.

Kandang yang berlaku terutama: kandang pelat baja (berbentuk mangkuk ... baris tunggal; berbentuk-S, berbentuk mahkota ... baris ganda), paduan tembaga atau kandang potongan resin fenolik, kandang yang dibentuk resin sintetis.

Penggunaan utama: Baris tunggal: spindel alat mesin, motor frekuensi tinggi, turbin gas, pemisah sentrifugal, roda depan mobil kecil, poros pinion diferensial.

Double Row: Pompa oli, blower akar, kompresor udara, berbagai transmisi, pompa injeksi bahan bakar, mesin cetak.

Bantalan bola dorong

Fitur: Ini terdiri dari cincin balap berbentuk mesin cuci dengan balap, bola dan perakitan kandang. Cincin balap yang cocok dengan poros disebut cincin poros, dan cincin balap yang cocok dengan perumahan disebut cincin kursi. Untuk bantalan dua arah, cincin tengah dicocokkan dengan poros. Bantalan satu arah dapat menahan beban aksial satu arah, dan bantalan dua arah dapat menahan beban aksial dua arah (tidak ada yang dapat menahan beban radial).

Kandang yang berlaku terutama: kandang pelat baja, paduan tembaga atau kandang pemotongan resin fenolik, kandang yang terbentuk resin sintetis.

Penggunaan utama: Pin kemudi mobil, spindle alat mesin.
